地磅传感器接口接线(地磅传感器接线接口方法)

地磅传感器，作为现代称重系统的核心部件，其接口接线的正确性直接关系到测量结果的准确性和系统的可靠性。在进行地磅传感器的接口接线工作时，首先需要确保电源供应稳定并断开电源，以保证操作人员的安全。

接下来，应仔细阅读地磅传感器的技术手册，理解其接线图和各接线端口的功能。通常，传感器会有明显的标识来指示激励电压、信号输出等端口。在实际操作中，要严格按照手册指导进行接线，防止错误连接导致设备损坏或数据误差。

接线时，应注意线缆的长度和布线路径。过长的电缆可能会引入额外的干扰和电阻，影响信号质量；而合理的布线则有助于维护和后期的故障排查。同时，应使用适合的电缆规格，避免因电缆承载能力不足而引发安全隐患。

完成接线后，需要进行仔细的检查，确保所有接头都牢固可靠，没有松动或接触不良的现象。然后，逐步上电测试，监控传感器的响应是否正常，读数是否准确。若发现问题，应及时调整或重新接线。

最后，对整个称重系统进行校准，保证其在实际应用中的精度和稳定性。在系统投入使用前，还应该进行全面的功能测试，确保地磅传感器与其它部分如显示器、控制器等的协同工作无误。

总之，地磅传感器的接口接线是一个细致且关键的过程，它要求操作人员不仅要有扎实的专业知识，还需要严谨的工作态度和细致的操作习惯。通过正确的接线步骤，可以确保地磅传感器的性能得到充分发挥，从而为精确的称重结果打下坚实的基础。

称重传感器四线制接线图

四线制称重传感器共有5根线：一组电源线一组信号线，还有一根屏蔽线

EXC+：正激励（红线）

EXC-：负激励（黑线）

Single+：正信号（绿线）

Single-：负信号（白线）

以丽景称重传感器为例：地线为透明色线

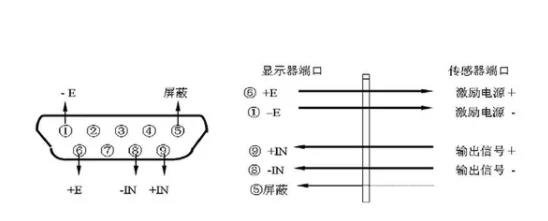

称重传感器接线指示图
